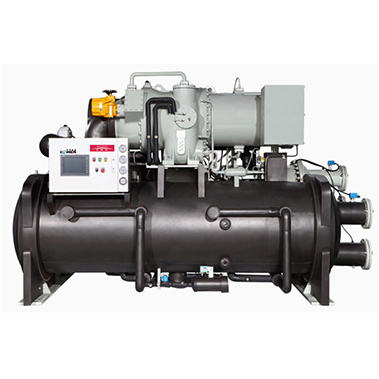

离心式水冷冷水机组

型号说明

     BR：贝莱特空调有限公司

②       C：水冷冷水机组

③       无–单机机组；D – 双机机组

④       800：名义制冷量 （单位 RT ）

⑤       电源：L - 380V，50Hz ； M - 6000V，50Hz；N - 6600V，50Hz ； H - 10000V ，50Hz；

⑥       无–标准机型；H – 100%热回收；M– 部分热回收；T - 非标机型

机组特点

环保冷媒

机组使用0-ODP(臭氧消耗潜能值)的环保冷媒R134a；

系统为正压设计，无需排气装置，机房通风设计简单；

高可靠性

专业设计-离心压缩机

贝莱特离心式机组采用专业设计的离心式压缩机，压缩机生产厂家积累多年生产压缩机的经验，并引进台湾科研机构-工业技术研究院及美国专业离心机顾问公司NREC的科研成果。

˜可靠的回油装置-引射泵

贝莱特离心式水冷冷水机组使用引射泵作为回油组件，使用中压闪气作动力，在没有机组能量损失的状态下完成低压侧回油功能。

˜稳定的流量控制-孔板节流

j贝莱特离心式水冷冷水机组采用孔口板作为冷媒流量控制装置。每组孔口板都依照离心机和机组性能量身订做，与机组性能达到最佳的匹配程度。

k机组中采用2－3片孔口板作为一组节流装置，第一块孔口板作为液封，第2－3片孔口板降压节流，利用冷媒自身的动态平衡保证机组在满载、部分负荷及不同工况下，均能即时调节蒸发器所需的冷媒流量。

l由于孔口板无任何活动部件，其可靠度自然优于机械传动的各式节流阀。

高效节能

˜离心式压缩机

离心式压缩机为两级压缩，内部使用高强度合金的主轴、高强度铝合金材料的封闭式叶轮和高精度的精密齿轮，轴承采用高强度滚珠/滚柱轴承非平轴承故不怕压缩机急停，开机间隔可缩短至10分钟，轴承寿命高达8万小时。

高效型冷凝器

将冷凝器分为上下两部分，中间设置导流板，将液态冷媒导流至壳体边缘，可大幅提高下半层铜管的换热效率，对大吨位的机组而言，此设计十分有效，约可降低冷凝温度0.5℃～1℃。

˜降膜式蒸发器

j进入蒸发器的冷媒由换热管管阵的上方向下喷淋。液态冷媒在管壁形成薄膜向下流动，故又名降膜式蒸发器。由于仅在换热管表面覆盖一层液态冷媒薄膜，故传热效果极佳。

k使用冷媒循环泵作为经济器至蒸发器的冷媒节流装置，同时将蒸发器底部的液态冷媒抽出再循环，以提高蒸发器中管阵上方的冷媒供给量，保证所有铜管均能覆盖液态冷媒，机组无需精确校正水平，仅作一般定位，蒸发器便能发挥正常的高效功能。

l蒸发器仅在底部有少量液态冷媒，故机组的冷媒充填量较低，符合环保要求。

m大量冷媒蒸发后，润滑油在蒸发器底部浓缩，回油泵在此能顺利地将油抽出，返回压缩机油槽。

˜经济器、油冷却器及回油热交换器

j经济器、油冷却器及回油热交换器三合一技术的运用，提高系统运行产生的中压饱和闪气和中压饱和液态冷媒在经济器里进行有效的分离。分离后的中压饱和闪蒸气导入压缩机完成二级压缩。

k来自蒸发器的富油液态冷媒在经济器中被加热为冷媒蒸气和油，再回到压缩机油箱。

l来自压缩的机高温冷冻油先进入经济器中冷却到适当油温，再注入压缩机需润滑的部件。

˜热回收器

热回收机组通过特别设计的热回收器能有效加热生活热水或生产工艺热水，不但可以实现废热利用，减少冷凝热对环境产生的热污染，又可减少冷却塔的运行费用和噪声。

先进的控制

˜微电脑控制器

贝莱特公司离心式冷水机组配有先进的微电脑控制器，采取双CPU核心部件，拥有执行1K Words程序仅需0.25ms的运算速度，确保机组安全稳定的运行。

˜人机界面

触摸屏自带存储空间，拥有较高的反应速度，用户可实时掌握机组完整的运行状态。直观的操作画面，可进行中英文语言选择，只需点击画面就可进行机组操作和设定。

˜PID控制功能

微电脑控制器采用先进的PID控制功能，根据冷水的出水温度与目标温度的整值自动调节机组负荷，使水温在最短的时间内达到需求，并将水温稳定在目标温度±0.2℃之内。

˜机组保护功能

对客户端供给机组的电源进行过电压、欠电压、三相不平衡、欠逆相保护。 且机组更多达30项保护功能。

˜多重防喘振功能

机组拥有先进的多重防喘振功能，采用预防、控制、警报相结合的方式，使机组在安全运行的范围内满足客户制冷量需求。

é 预防-通过对喘振曲线的精确计算，当机组运行逼近喘振曲线时，机组则自动调整状态。

é 控制-在检测到机组出现喘振时及时调整运行状态，有效控制喘振发生。

é 警报-机组喘振若持续一段时间，则会以警报的方式提醒客户，并执行停机动作。

˜预留用户连接点

é 为用户预留冷却塔风机、冷却水泵、冷冻水泵控制点，使风机、水泵由机组控制，优化用户系统结构。

é 机组预留有警报输出点，用于远端警报显示。

é 预留有中央监控连接点（RS-485接口），使机组能够无缝连接至楼宇监控系统。
